在現代工業中，蒸汽流量計作為重要的測量儀表，廣泛應用于能源、化工、電力等多個領域。蒸汽流量的準確測量對于確保生產過程的穩定、提高能源利用效率以及保障設備安全運行具有重要意義。本文將詳細介紹蒸汽流量計的主要種類及其特點，幫助讀者更好地了解并選擇適合自身需求的蒸汽流量計。

一、蒸汽流量計的主要種類

蒸汽流量計根據測量原理和應用場景的不同，主要分為以下幾種類型：

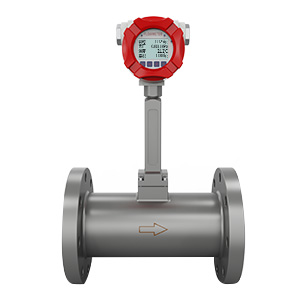

1. 渦街流量計

渦街流量計利用卡門渦街原理測量蒸汽流量。當蒸汽流經渦街流量計的旋渦發生體時，會在旋渦發生體兩側交替地產生有規則的卡門旋渦。旋渦的頻率與蒸汽的平均速度成正比，通過檢測旋渦頻率即可計算出蒸汽流量。渦街流量計具有測量范圍大、壓力損失小、精度高、可靠性高等優點，適用于大多數蒸汽工況的測量。此外，渦街流量計還具有無可動機械零件、維護量小、儀表參數能長期穩定等特點。

2. 差壓式流量計

差壓式流量計以伯努利方程和流動連續性方程為依據，通過測量蒸汽管道中節流裝置產生的差壓來確定蒸汽流量。常見的差壓式流量計有孔板流量計、噴嘴流量計、V錐流量計等。其中，V錐流量計利用V錐體在流場中產生的節流效應，通過檢測上下游壓差來測量流量。差壓式流量計結構簡單，但壓損較大，適用于飽和蒸汽和過熱蒸汽的測量。為提高測量精度，需配合溫度、壓力補償裝置使用。

3. 分流旋翼式蒸汽流量計

分流旋翼式蒸汽流量計通過分流管將部分蒸汽引入流量計節流體，使蒸汽對葉輪形成轉矩，帶動輪子軸旋轉。葉輪轉速與流量成正比，從而可以測量蒸汽流量。這種流量計適用于中小口徑管道系統的蒸汽流量測量。

4. 熱式質量流量計

熱式質量流量計通過加熱傳感器并測量傳感器溫度的變化來計算蒸汽的質量流量。它不受溫度和壓力的影響，能夠直接測量蒸汽的質量流量，適用于低流量和高精度的蒸汽流量測量。

5. 超聲波流量計

超聲波流量計通過發送超聲波脈沖并測量其反射時間來計算蒸汽的流量。這種流量計適用于高溫高壓環境中的蒸汽流量測量，具有高精度和高粘度的特點。

二、蒸汽流量計的選擇與應用

在選擇蒸汽流量計時，需要考慮蒸汽管道口徑、測量精度、安裝條件、介質特性以及成本預算等因素。不同類型的蒸汽流量計各有優缺點，應根據實際需求進行選擇。

例如，對于高溫高壓蒸汽的測量，優先選擇差壓式、渦街或超聲波流量計；對于小流量或低壓蒸汽的測量，可以考慮使用熱式或浮子流量計；對于高精度需求的場合，科里奧利質量流量計是一個不錯的選擇；而在預算有限的情況下，差壓式或渦街流量計則更具經濟性。

此外，蒸汽流量計的安裝也至關重要。應確保流量計上下游有足夠的直管段長度，以減少流體擾動對測量的影響。同時，應根據介質的流向正確安裝流量計，避免反向安裝導致測量誤差。

三、總結

蒸汽流量計作為工業測量儀表的重要組成部分，在能源、化工、電力等領域發揮著重要作用。了解蒸汽流量計的種類及其特點，有助于選擇適合自身需求的流量計，提高生產效率和產品質量。隨著工業技術的不斷發展，蒸汽流量計也將不斷升級和優化，為工業自動化控制提供更加可靠和高效的解決方案。
